汽车电子
系统概述
车身上常见的电机应用有EPS、电子刹车、水泵、油泵、座椅调节器、车窗升降器、电动门、天窗、车顶架、电动尾门、后备箱解锁装置。
芯迈针对此类应用，采用了具有电荷平衡功能的屏蔽栅深沟槽技术，在降低了器件的特征导通电阻(Rsp)时，还能最大化地优化FOM，在不影响导通损耗的同时降低了开关损耗。另外，我们特意优化了MOS的雪崩能力、SOA参数、Vth的一致性，并配合先进的clip封装，提高了大电流通过的能力，保证了功率器件在并联使用或者应对其严苛的电机启动/短路/堵转场景时，拥有足够的坚固性与可靠性。
BMS充放电开关与防反开关
BMS用于控制锂电池的充放电情况，充放电开关工作在适当的条件下，并且在锂电池面临过充过放以及负载过流或短路的时候及时切断锂电池的通路，保证电池的安全性。
而防反开关则是为了防止跳线启动过程中电源极性的反接而带来的电气危害。
我们有提供对应的产品，凭借极低的Rdson和足够大的电流通过能力和宽SOA，兼顾可靠性与成本，成为适合此类应用的高性价比之选。

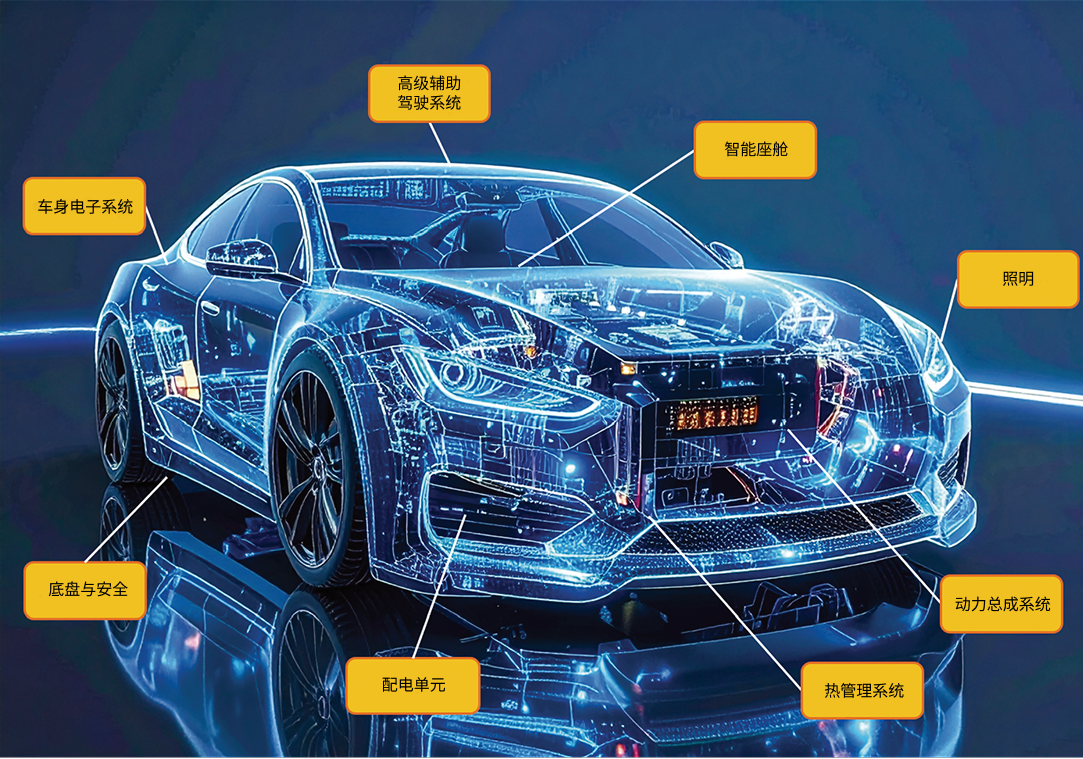

系统应用示意图
产品推荐
| Part No. | Package | Vds_max(V) | Rds(on)(mΩ)_25°C | Vth_typ.(V) | Vgs_max(V) | Qg_Vgs=10V(nC) | IDS_Max(A) | Status | |
|---|---|---|---|---|---|---|---|---|---|
| Vg=10V | |||||||||
| Typ | Max | ||||||||
| SDA04N0P9S1F | TO263-7 | 40 | 0.7 | 0.95 | 3.4 | ±20 | 117 | 240 | Sample available |
| SDA04N0P6F-AA | TO263-7 | 40 | 0.6 | 0.8 | 3 | ±20 | 130 | 240 | Sample available |
| SDA06K5P2C-AA | PDFN5*6 | 100 | 4.8 | 5.2 | 1.9 | ±20 | 56 | 20 | Sample available |
| SDA10K010C-AA | PDFN5*6 | 100 | 8.5 | 10 | 1.9 | ±20 | 31 | NA | Sample available |
| SDA10N4P2S1A | TO220-3L | 100 | 3.5 | 4.2 | 3.5 | ±20 | 100 | 158 | Sample available |
| SDA10N2P3S1F | TO263-7L | 100 | 1.8 | 2.3 | 3.5 | ±20 | 160 | 240 | Sample available |
| SDAA2N029ECW | TO247-4 | 1200 | 29 Vgs=18V | 41 Vgs=18V | 2.5 | 22/-8 | 150 | 56 | 2023 Q2 |
| SDAA2N075J-AA | TO247-4 | 1200 | 75 Vgs=15V | 97.5 Vgs=15V | 2.8 | 22/-8 | 90 | 32 | 2023 Q2 |
| SDAA2N075F-AA | TO263-7 | 1200 | 75 Vgs=15V | 97.5 Vgs=15V | 2.8 | 22/-8 | 90 | 32 | 2023 Q2 |
| SDAA2N029ECW | TO247-4 | 1200 | 29 Vgs=18V | 41 Vgs=18V | 2.5 | 22/-8 | 150 | 56 | 2023 Q2 |
