系统概述

根据工具本身的功能，电动工具通常需要选择有刷直流、 三相无刷直流电机或永磁同步电机中的一种，而对应的驱动电路则由半桥或者H桥或者三相桥组成。 芯迈的解决方案是，在40到150V的电压范围内，采用了具有电荷平衡功能的屏蔽栅深沟槽技术，在降低了器件的特征导通电阻（Rsp）时，还能最大化地优化FOM，使导通损耗与开关损耗都得到减小，提高系统效率，延长工具续航参数。 另外，我们特意优化了MOS的雪崩能力，SOA参数，Vth的一致性，并配合先进的clip封装，提高了大电流通过的能力，保证了功率器件在并联使用或者应对其严苛的电机启动/短路/堵转场景时，拥有足够的坚固性与可靠性。

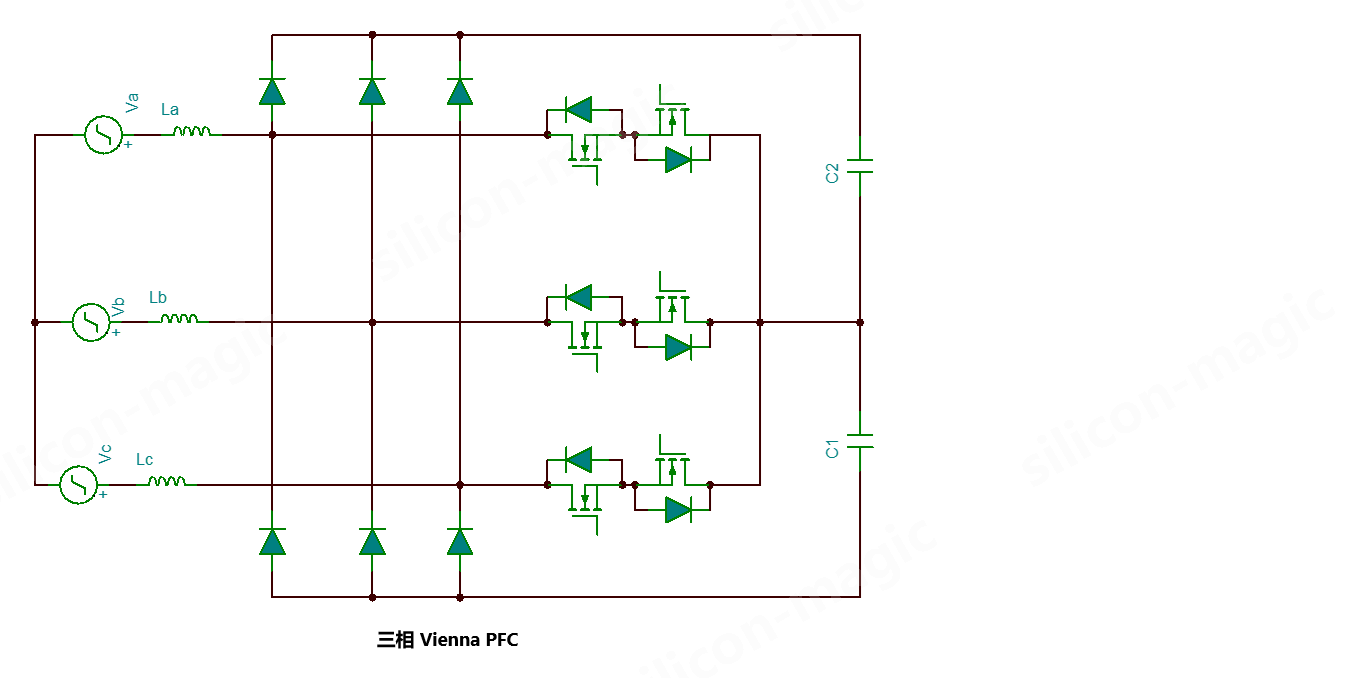

系统应用示意图



行业无人机应用

Part No. Package Vds_max(V) Rds(on)(mΩ)_25°C Vth_typ.(V) Vgs_max(V) Qg_Vgs=10V(nC) IDS_Max(A) Status
Vg=10V
Typ Max
SDH10N1P5TC-AE TOLL 100 1.2 1.5 ±20 180 330 Release
SDN09N1P5TN-AA TOLL 90 1.3 1.5 3.1 ±20 141 305 Release
SDH04L0P9C-AB PDFN5*6 40 0.8 0.9 1.6 ±20 86 330 Release
SDH04L1P4C-AA PDFN5*6 40 1.1 1.4 1.6 ±20 61 208 Release
SDH04L1P0T-AC TOLL 40 0.91 1 ±20 86 240 Release
SDN08N1P1T-AA TOLL 80 0.9 1.1 3 ±20 163 350 Release
SDN03L004R-AB PDFN3.3*3.3 30 3.6 4.5 1.6 ±20 13.8 54 Release
SDN03L1P1C-AA PDFN5*6 30 0.88 1.1 1.6 ±20 68 235 Release

电池管理BMS应用

Part No. Package Vds_max(V) Rds(on)(mΩ)_25°C Vth_typ.(V) Vgs_max(V) Qg_Vgs=10V(nC) IDS_Max(A) Status
Vg=10V
Typ Max
SDN10N1P5T-AB TOLL 100 1.15 1.5 3 ±20 260 330 Release
SDN10N4P9B-AC TO263-3 100 4.4 4.9 3 ±20 69 135 Release
SDH11N1P6T-AA TOLL 110 1.2 1.6 3 ±20 216 330 Release
SDN10N002T-AC TOLL 100 1.6 2 3 ±20 176 259 Release
SDN11N2P7B-AA TO263-3 110 2.1 2.7 3 ±20 145 175 Release
SDN11N004B-AA TO263-3 110 3 4 3 ±20 114 155 Release
SDN09N1P5TN-AA TOLL 90 1.2 1.5 3.1 ±20 141 305 Release
SDN10N1P2TN-AA TOLL 100 0.94 1.2 3 ±20 262 330 Release
SDN12N2P8TN-AA TOLL 120 2.2 2.8 3.1 ±20 144 278 Release
SDN12N3P1BN-AA TO263-3 120 2.5 3.1 3.1 ±20 148 175 Release
SDN12N5P8AN-AA TO220 120 3.7 5.8 3.1 ±20 96 130 Release

电机驱动应用

Part No. Package Vds_max(V) Rds(on)(mΩ)_25°C Vth_typ.(V) Vgs_max(V) Qg_Vgs=10V(nC) IDS_Max(A) Status
Vg=10V
Typ Max
SDN10N5P3A-AC TO220 100 4.6 5.3 3 ±20 69 135 Release
SDN10N006A-AA TO220 100 5.5 6 3 ±20 59 120 Release
SDN10N5P1AN-AA TO220 100 4.2 5.1 3.1 ±20 84 135 Release
SDN10N3P9A-AA TO220 100 3.3 3.9 3 ±20 130 135 Release
SDN11N4P3A-AA TO220 110 3.4 4.3 3 ±20 114 155 Release
SDN10N2P7S2B TO263-3 100 2.4 2.7 3 ±20 150 166 Release
SDN10N002T-AC TOLL 100 1.6 2 3 ±20 176 259 Release
SDH10N2P3F-AA TO263-7 100 1.8 2.3 3.1 ±20 178 230 Release
SDH10N1P5T-AE TOLL 100 1.2 1.5 3 ±20 180 330 Release
SDH10N1P7F-AA TOLL 100 1.3 1.7 3 ±20 189 330 Release
SDN10N2P9AC-AA TO220 100 2.3 2.9 3 ±20 126 175 Release
SDN11N003A-AA TO220 110 2.3 3 2.9 ±20 145 175 Release
SDN10N4P9B-AC TO263-3 100 4.4 4.9 3 ±20 69 135 Release
SDN10N4P7BN-AA TO263-3 100 4 4.7 3 ±20 84 135 Release
SDN10N3P5B-AA TO263-3 100 2.8 3.5 3 ±20 130 173 Release
SDN10N2P7B-AA TO263-3 100 2.4 2.7 3 ±20 140 175 Release
SDH10N3P3AN-AA TO220 100 2.6 3.3 3 ±20 140 175 Release
SDN10N2P8T-AA TOLL 100 2.5 2.8 3 ±20 130 155 Release
SDN10N2P6BC-AA TO263-3 100 2.1 2.6 3 ±20 124 175 Release
SDH10N2P8WC-AA TO247 100 2.1 2.8 3 ±20 126 230 Release
SDN11N004B-AA TO263-3 110 3 4 3.1 ±20 114 155 Release
